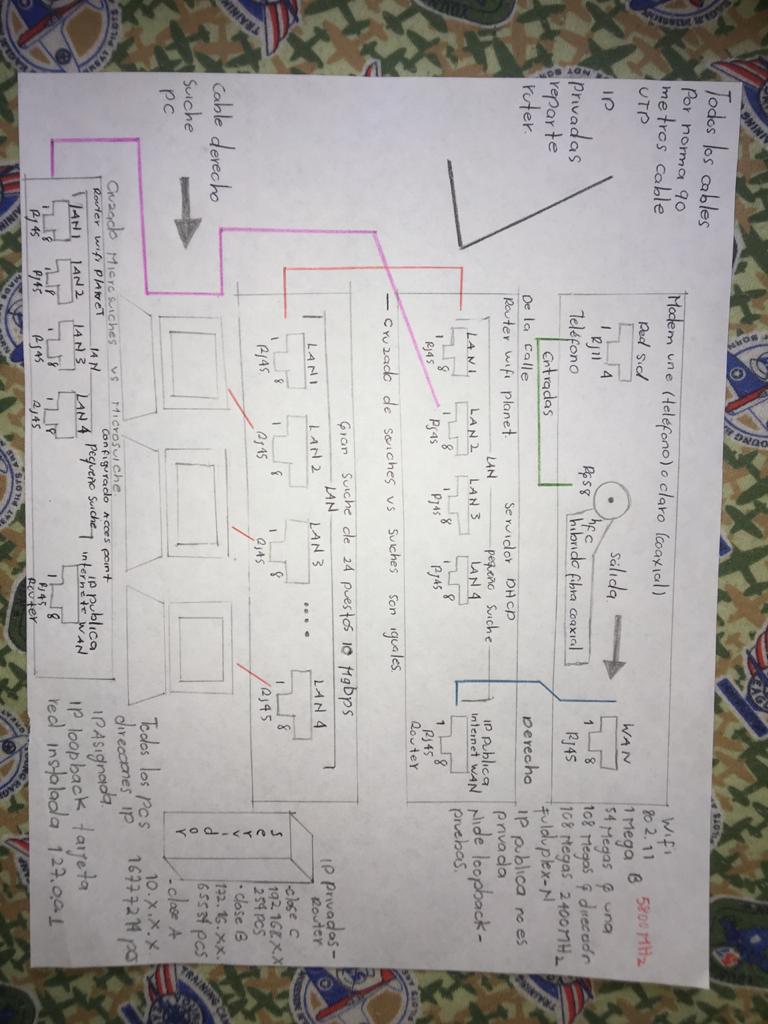

Dibujos_Cableado_A_Mano.redes1

MAPA_MENTAL_REDES

Parcial REDES1.

 20 preguntas- 20 respuestas

Preguntas y respuestas:

1). ¿Que son las señales Análogas?

• Las señales Análogas es una señal continua que por consiguiente varía el período y la amplitud en función del tiempo. Generalmente la intensidad, la temperatura, la presión, la tensión, la mecánica y la potencia son portadoras de este tipo de señal. Dando lugar a una señal de tipo continuo que hay que decir que su expansión se produce por la entrada en escena de las ondas de tipo senoidal.
•


2). ¿Que son las señales digitales?

•  la información de la señal digital no se transmite de la misma forma, sino que en este caso se utiliza un sistema de códigos binarios (los números 0 y 1) con los que se lleva a cabo la transmisión bajo una pareja de amplitudes que proporciona grandes posibilidades. El proceso del que hablábamos con las ondas senoidales en las señales analógicas cambia de forma completa para dar paso a ondas cuadradas, lo que permite hacer uso de la modulación digital y de un tipo de señal que no es continua.
•


3). ¿Diferencia entre señal Análoga y digital?

- trabajando con señales análogas se corre el riesgo de ver cómo el contenido en cuestión se degrada a medida que realizamos copias y se trabaja con ondas senoidales, en cambio esto no ocurre en una señal digital, donde no importa el número de veces que la repliquemos, dado que nunca hay bajada de calidad. Las señales analógicas están más limitadas que las digitales debido al poco soporte que proporcionan en términos de volumen de datos que permiten transmitir. Aun así, hay algunos contextos en los que sí siguen siendo útiles, como es el caso de los micrófonos.

4). ¿Concepto de sistema de comunicaciones? Y ¿cuál es el diagrama del modelo básico de un sistema de comunicaciones?

• Un sistema de comunicaciones es un conjunto de dispositivos que son utilizados con la finalidad de transmitir, emitir y recibir señales de todo tipo, como voz, datos, audio, video, etc., además dichas señales pueden ser del tipo digital o analógica.

Un sistema de comunicaciones puede describirse fácilmente mediante tres elementos básicos; un transmisor, el cual se encarga de generar la señal que se desea y acoplarla de tal forma que pueda viajar a través del canal, mediante procedimientos como modulación, filtrado, codificación, etc.; un medio de transmisión, el cual será el canal mediante el cual la señal va a viajar, y puede ser desde fibras ópticas, cables coaxiales, hasta el mismo aire; y finalmente un receptor, que realiza el procedimiento inverso del transmisor con la finalidad de reconstruir la señal y que esta sea lo más parecida a la original.

•

                            Elementos básicos de un sistema de comunicaciones

5). ¿Como es la transferencia de un sistema de comunicación?

• la transferencia de información tiene un sentido desde un lugar (remitente, origen, fuente, transmisor) a otro lugar (destino, receptor). Por otra parte, Información es un patrón físico al cual se le ha asignado un significado comúnmente acordado. El patrón debe ser único (separado y distinto), capaz de ser enviado por el transmisor, y capaz de ser detectado y entendido por el receptor.

Si la información es intercambiada entre comunicadores humanos, por lo general transmite en forma de sonido, luz o patrones de textura en forma tal que pueda ser detectada por los sentidos primarios del oído, vista y tacto. El receptor asumirá que no se está comunicando información si no se reciben patrones reconocibles.

6). ¿Cuáles son los elementos de un sistema de comunicaciones y de una breve definición sobre los tipos? (Componentes fundamentales de un sistema de comunicación)

• En toda comunicación existen tres elementos básicos (imprescindibles uno del otro) en un sistema de comunicación: el transmisor, el canal de transmisión y el receptor. Cada uno tiene una función característica.

El Transmisor pasa el mensaje al canal en forma de señal.

El Canal de Transmisión o medio es el enlace eléctrico entre el transmisor y el receptor, siendo el puente de unión entre la fuente y el destino.

La función del Receptor es extraer del canal la señal deseada y entregarla al transductor de salida.

El Mensaje Información que se pretende llegue del emisor al receptor por medio de un sistema de comunicación.

(ya sabemos que existen dos tipos de señales Análogas y digitales)

7). ¿Concepto de medio de transmisión y sus clasificaciones?, ¿Tipos de transmisión y muéstrelos en un diagrama?

• Los medios de transmisión son las vías por las cuales se comunican los datos. Dependiendo de la forma de conducir la señal a través del medio o soporte físico, se pueden clasificar en dos grandes grupos: medios de transmisión guiados o alámbricos. medios de transmisión no guiados o inalámbricos.

Serie: Transmisión sobre un canal de una sola línea, la mayoría de las redes de comunicaciones utilizan la transmisión en serie entre terminales y computadoras. En la transmisión serie los bits van uno detrás de otro a través de un cable. Se requiere de una sincronización.

Paralelo: Los datos pueden transmitirse entre ordenadores y terminales mediante cambios de corriente o tensión en un cable, salen un grupo de bits a la vez por varias líneas (Se pude decir que el paralelo es la unión de varias series), o sea cada bit de un carácter se traslada por su propio cable.

Hay una señal llamada Strobe o reloj que va sobre un cable adicional e indica al receptor cuando están presentes todos los bits sobre sus respectivos cables para que se pueda tomar una muestra de valores. La comunicación en paralelo es útil a corta distancia, siendo más rápida. DIAGRAMA:



8). Al haber una transmisión

¿Qué contaminación puede llegar a tener esta señal, menciónelas y defina cada una?

• Durante la transmisión de la señal ocurren ciertos efectos no deseados. Algunos de ellos son la atenuación, distorsión, la interferencia y el ruido, los cuales se manifiestan como alteraciones de la forma de la señal. En términos generales, cualquier perturbación no intencional de la señal se puede clasificar como "ruido", y algunas veces es difícil distinguir las diferentes causas que originan una señal contaminada.

       Atenuación: Desgaste que sufre la señal de energía ocasionada por la distancia entre el emisor y el receptor. Toda señal eléctrica al ser transmitida por un medio físico o por espacio experimenta una pérdida de potencia denominada atenuación. Se mide normalmente en decibelios por unidad de distancia

    Distorsión: Es la deformación que experimenta la señal al ser transmitida por un canal debido a la respuesta imperfecta del sistema a ella misma. A diferencia del ruido y la interferencia, la distorsión desaparece cuando la señal deja de aplicarse.

    Interferencia: Es la contaminación por señales extrañas, generalmente artificiales y de forma similar a las de la señal. El problema es particularmente común en emisiones de radio, donde pueden ser captadas dos o más señales simultáneamente por el receptor. La solución al problema de la interferencia es obvia; eliminar en una u otra forma la señal interferente o su fuente. En este caso es posible una solución perfecta, sí bien no siempre práctica.

   Ruido: Interferencia externa sobre la señal transmitida. Por ruido se debe de entender las señales aleatorias e impredecibles de tipo eléctrico originadas en forma natural dentro o fuera     del sistema. Cuando estas señales se agregan a la señal portadora de la información, ésta puede    quedar en gran parte oculta o eliminada totalmente.

9). ¿Cuáles son los modos de transmisión?

Los tipos que son:

• SIMPLEX (Sx): Fuente transmisora en un solo sentido o dirección. Esta Origen-destino, esto es cuando solo se recibe y no se puede contra responder.
• HALF DUPLEX (HDX):  Se transmite en ambos sentidos, es decir si estoy recibiendo no puedo transmitir o transmitiendo y no recibiendo (no simultáneamente).
• FULL DUPLEX (FDX): se transmite en ambos sentidos simultáneamente.
• FULL/FULL DUPLEX: Dirección simultanea y es un origen varios destinos.

• Síncronos: simultaneo
• Asíncronos: No simultaneo.

10).   ¿De cuánto es la frecuencia de la voz?

• La voz tiene una frecuencia de dh2 (dh2, Hertz veces por segundos) hasta 4.000 Hz.

11). ¿Qué formas de transmisión hay y medios?

• Medios: Aéreos y solidos
• Formas: Serial (fibra óptica) y paralelo (8 alambres proyector VGA)

12). ¿Concepto del ancho de banda y la capacidad de canal?

•  El ancho de banda es donde se centra la mayor cantidad de su energía. Capacidad de transportar uno o más bits. La capacidad del canal es aquel que representa un límite a la velocidad a la cual se puede transmitir información a través de un canal de comunicaciones.

13). Flujo de trabajo de instalación de una red de datos

El cableado de red  Fuera del ámbito doméstico, la instalación de un sistema de cableado para una corporación exige la realización de un proyecto en el que ha de tenerse en cuenta, como en cualquier proyecto, los recursos disponibles, procedimientos, calendarios de ejecución, costes, documentación, etcétera.  El proyecto de instalación  En primer lugar, se ha de tener en cuenta las normativas laborales en cuanto a seguridad del trabajo se refiere. En la operación eléctrica ha de cuidarse:  - No trabajar con dispositivos encendidos que estén con la carcasa abierta. - Utilizar los instrumentos de medida adecuados a las características de las señales con las que se trabaja: no es lo mismo medir los 5 V en un componente electrónico que los 220 V de fuerza en la red eléctrica. - Conectar a tierra todos los equipamientos de la red. - No perforar ni dañar ninguna línea tanto de fuerza como de datos o de voz. - Localizar todas las líneas eléctricas, así como motores y fuentes de interferencia antes de comenzar con la instalación de transporte de datos.  En los procedimientos laborales ha de tenerse en cuenta:  - Asegurarse bien de las medidas de la longitud de los cables antes de cortarlos. - Utilizar protecciones adecuadas al trabajo que se realiza: gafas protectoras, guantes, etcétera. - Asegurarse de que no se dañará ninguna infraestructura al realizar perforaciones en paredes, suelos o techos. - Limpieza.  Flujo de trabajo de la instalación  La instalación consiste en la ejecución ordenada según las directrices del proyecto de instalación de un conjunto de tareas que revierten en proporcionar el servicio que el cliente que solicitó la instalación necesitaba.



14.) medidas de transferencia de la información.

La velocidad de transmisión de datos mide el tiempo que tarda un host o un servidor en poner en la línea de transmisión el paquete de datos a enviar. Aquí se utilizan múltiplos de 10, por unidad de tiempo. Lo que lleva a expresarlos en bits/segundo (b/s o también bps), o en octetos o Bytes (B/s).

En este sentido hay que tener en cuenta que las velocidades que en la mayoría de las ocasiones se muestran en Internet están expresadas en KB/s (Kilobyte por segundo), lo que realmente supone que nos dice la cantidad de bytes (unidad de almacenamiento) que hemos recibido en un segundo, NO la velocidad de trasmisión. Podemos calcular esa velocidad de transmisión (para pasarla a Kbps o Kilobits por segundo) simplemente multiplicando el dato que se nos muestra por 8, por lo que una trasmisión que se nos indica como de 308 KB/s corresponde a una velocidad de transmisión de 2.464 Kbps, a lo que es lo mismo, 2.64 Mbps.

Estas son las unidades de medida utilizadas para la velocidad de transmisión de datos:

1 bps = 1 bit por segundo 1 Kbps = 1000 bps 1 Mbps = 1000 Kbps 1 Gbps = 1000 Mbps

En este ejemplo vemos que la velocidad está expresada en Kilobytes por segundo, eso quiere decir que se están transmitiendo 331 KB de información en 1 segundo. Si se requiere saber la velocidad de transmisión de cada bit que compone un Byte de información, debe multiplicarse por 8 para obtener dicha velocidad expresada en Mbps.

15). Equipos de interconexión básicos de redes y sus funciones:

Los dispositivos de interconexión permiten conectar segmentos de una misma red, o redes diferentes. Los dispositivos que se utilizan en una red son:

• Repetidores

• Hub
• Bridges
• Switch
• Routers
• Gateways

Mientras que los Hub, switch y router son elementos básicos necesarios a la hora de crear nuestra red, los bridges y los gateways son utilizados sólo en casos muy puntuales. Los gateways se utilizan para comunicar redes de diferente tipo y los bridges para conectar dos segmentos de una misma red.

Para comunicarse, los dispositivos utilizan un protocolo de comunicación. Como veremos en el apartado 4, el protocolo de comunicación más utilizado es el modelo TCP/IP y consta de las siguientes capas: física (1), enlace (2), red (3), transporte (4) y aplicación (5).

Repetidores



Figura.  Esquema de un repetidor

Tal y como hemos visto en el apartado anterior, cualquier medio físico tiene una longitud máxima de segmento. Por ejemplo, la longitud máxima de un cable UTP Cat 5 es de 100 metros. Esto quiere decir que si utilizamos un cable con una longitud mayor, en la señal eléctrica existe demasiada atenuación o interferencias que hacen que la comunicación tenga muchos errores o que incluso sea impracticable.

Tal y como puede ver en la figura 2, el repetidor es un dispositivo que regenera la señal transmitida evitando su atenuación; de esta forma se puede ampliar la longitud del cable que soporta la red. Por ejemplo, si queremos conectar dos equipos que se encuentran a una distancia de 150 metros, necesitaremos un repetidor que divida el cable en dos partes; de forma que ninguna exceda la longitud máxima del segmento del cable (100m).

Un repetidor trabaja en la capa física del modelo TCP/IP.

Hubs



Figura. HUB

Un Hub es un dispositivo de interconexión que permite conectar varios hosts o varios segmentos de una misma red. El tamaño de un hub viene determinado por el número de entradas que tiene (puertos). Existen Hub desde 4 puertos a 128 puertos. En la figura 3 podemos ver un Hub de la familia 3Com.

El funcionamiento interno del Hub es como el de un “enchufe ladrón”. El Hub recibe una señal por un puerto y lo que hace es enviar la señal recibida por todos los demás puertos. Por lo tanto, una restricción que tiene un Hub es evitar que se produzcan colisiones cuando recibe una señal por varios puertos.

Un hub tiene dos grandes desventajas:

• Es un dispositivo lento: al recibir una señal se tiene que enviar por todos los puertos. Esto significa que si tenemos un Hub de 100Mb con 5 puertos, la velocidad máxima será de 20Mb, si tenemos 10 puertos la velocidad máxima es de 10MB, etc.

• Es un dispositivo inseguro: la señal al enviarse por todos los puertos del Hub la recibe todos los equipos conectados al hub y no sólo su destinatario. Por eso, es posible que algún equipo esté escuchando el tráfico de la red con algún tipo de sniffer.

 Un Hub trabaja en la capa física del modelo TCP/IP ya que su función es la de retransmitir la señal que recibe por todos sus puertos

Switch



Figura. Switch Cisco Catalyst 2950

Al igual que un Hub, un Switch es un dispositivo de interconexión que permite conectar varios host o varios segmentos de una misma red. La diferencia entre un Hub y un Switch es que un Switch tiene una pequeña memoria asociativa en la que guarda la dirección física (MAC) del equipo que está conectado a cada uno de sus puertos. De esta forma, al recibir un mensaje el switch mira la dirección de destino y lo envía sólo a su destinatario.

El switch resuelve los problemas de rendimiento y de seguridad de la red que tienen los hubs. El switch puede agregar mayor ancho de banda, acelerar la salida de paquetes, reducir el tiempo de espera y bajar el coste por puerto.

El switch segmenta la red en pequeños dominios de colisiones, obteniendo un alto porcentaje de ancho de banda para cada puerto. Al segmentar la red en pequeños dominios de colisiones, reduce o casi elimina que cada estación compita por el medio, dando a cada una de ellas un ancho de banda mejor que un hub.

En la figura, se puede ver un ejemplo de un swtich Catalyst de Cisco System

Un switch trabaja en la capa de enlace del modelo TCP/IP ya que reenvía los paquetes en base a la dirección MAC.

Bridges



Figura . Cisco Airones 350 Workgroup Bridges

Los Bridges o puentes son dispositivos que ayudan a resolver el problema de limitación de distancias, junto con el problema de limitación del número de nodos de una red. Trabajan al nivel de enlace del modelo OSI, por lo que pueden interconectar redes que cumplan las normas del modelo 802 (3, 4 y 5). Si los protocolos por encima de estos niveles son diferentes en ambas redes, el bridge no es consciente, y por tanto no puede resolver los problemas que puedan presentarse.

Se utilizan para:

• Ampliar la extensión de la red, o el número de nodos que la constituyen.
• Reducir la carga en una red con mucho tráfico, uniendo diferentes segmentos de una misma red.

• Unir redes con diferente topología.
• Cuando un bridge une redes exactamente iguales, su función se reduce exclusivamente a direccionar el paquete hacia la subred destino.
• Cuando un bridge une redes diferentes, debe realizar funciones de traducción entre las tramas de una topología a otra.

Los bridges realizan las siguientes funciones:

• Reenvio de tramas. Un bridge sólo reenvía a un segmento a aquellos paquetes cuya dirección de red lo requiera, no traspasando los paquetes que vayan dirigidos a nodos locales a un segmento. Por tanto, cuando un paquete llega a un bridge, éste examina la dirección física destino contenida en él, determinado así si el paquete debe ser aceptado.
• Técnicas de aprendizaje. Los bridges construyen tablas de dirección que describen las rutas, bien sea mediante el examen del flujo de los paquetes (puenteado transparente) o bien con la obtención de la información de los "paquetes exploradores" (encaminamiento fuente) que han aprendido durante sus viajes la topología de la red.

En la figura, podemos ver un ejemplo de un Bridge.

Router



Figura 1, Router Cisco 2821

Un router es un dispositivo de proposito general diseñado para segmentar la red, con la idea de limitar el tráfico de broadcast y proporcionar seguridad, control y redundancia entre dominios broadcast. También puede dar servicio de firewall.

En la figura 2, podemos encontrar un ejemplo de utilización de un router para conectar una red interna con Internet.

Un router opera en la capa de red del modelo TCP/IP y tiene más prestaciones que un switch. El router distingue entre los diferentes protocolos de red tales como IP, IPX, AppleTalk, etc. Para poder trabajar un router en la capa de red es necesario que tenga una dirección IP por cada interfaz del router.



Figura 2. Ejemplo de utilización de un router

El router tiene dos funciones básicas:

• Enrutamiento. El router es responsable de crear y mantener las tablas de enrutamiento para cada capa de protocolo de red. Estas tablas son creadas estáticamente o dinámicamente. De esta manera, el router extrae del paquete IP la dirección de destino y selecciona el mejor camino basándose en diversos factores. Estos factores pueden incluir el número de saltos hacia el destino, la velocidad de línea, el coste de la transmisión, las condiciones del tráfico, etc.

• Filtrado de paquetes. El router al comunicar varias redes es el encargado ideal para decidir qué información tiene que pasar o qué información tiene que ser bloqueada. A partir de las tablas de enrutado (o tablas de filtrado de paquetes) el router toma la decisión de qué acción tiene que realizar con cada paquete. Por lo tanto, un router es un dispositivo que nos puede ayudar a mantener la seguridad de una red.

 En la figura 1, podemos ver un ejemplo de un router hardware.

Gateways



Figura. Cisco AS5800 Series Universal Gateways

Se trata de un ordenador u otro dispositivo que interconecta redes radicalmente distintas. Son capaces de traducir información de una red a otra, como por ejemplo las pasarelas de correo electrónico. Un gateway trabaja en la capa de aplicación ya que necesita conocer el tipo de información que tiene que traducir de una red a otra.

En la figura, podemos encontrar un ejemplo de un gateway.

16 ¿características de la fibra óptica y tipos?

• Tiene mayor ancho de banda, Mayor capacidad

• Mucho menor atenuación, mayor alcance.
• Inmune a las interferencias radioeléctricas.
• Tasa de errores muy baja
• Costo más elevado
• Manipulación más compleja y delicada

Dos tipos:

•  Multimodo (luz normal) 50/125 um
• Monomodo (Luz laser) 9/125 um

17). Topologías y tipologías de redes de datos

• Topología de red. es el arreglo físico o lógico en el cual los dispositivos o nodos de una red (e.g. computadoras, impresoras, servidores, hubs, switches, enrutadores, etc.) se interconectan entre sí sobre un medio de comunicación. Está compuesta por dos partes, la topología física, que es la disposición real de los cables (los medios) y la topología lógica, que define la forma en que los hosts acceden a los medios. Las topologías físicas que se utilizan comúnmente son de bus, de anillo, en estrella, en estrella extendida, jerárquica y en malla.

-Topología de red de bus lineal

Punto de vista matemático

La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos.

Punto de vista físico

Cada host está conectado a un cable común. En esta topología, los dispositivos clave son aquellos que permiten que el host se "una" o se "conecte" al único medio compartido. Una de las ventajas de esta topología es que todos los hosts están conectados entre sí y, de ese modo, se pueden comunicar directamente. Una desventaja de esta topología es que la ruptura del cable hace que los hosts queden desconectados.

Punto de vista lógico

Una topología de bus hace posible que todos los dispositivos de la red vean todas las señales de todos los demás dispositivos. Esto representa una ventaja si desea que toda la información se dirija a todos los dispositivos. Sin embargo, puede representar una desventaja ya que es común que se produzcan problemas de tráfico y colisiones.



-Topología de red en estrella

Punto de vista matemático

Topología en estrella tiene un nodo central desde el que se irradian todos los enlaces hacia los demás nodos y no permite otros enlaces.

Punto de vista físico

La topología en estrella tiene un nodo central desde el que se irradian todos los enlaces. La ventaja principal es que permite que todos los demás nodos se comuniquen entre sí de manera conveniente. La desventaja principal es que si el nodo central falla, toda la red se desconecta. Según el tipo de dispositivo para networking que se use en el centro de la red en estrella, las colisiones pueden representar un problema.

Punto de vista lógico

El flujo de toda la información pasaría entonces a través de un solo dispositivo. Esto podría ser aceptable por razones de seguridad o de acceso restringido, pero toda la red estaría expuesta a tener problemas si falla el nodo central de la estrella.



-Topología de red en estrella

Punto de vista matemático

Topología en estrella extendida es igual a la topología en estrella, con la diferencia de que cada nodo que se conecta con el nodo central también es el centro de otra estrella.

Punto de vista físico

Topología en estrella extendida tiene una topología en estrella central, en la que cada uno de los nodos finales actúa como el centro de su propia topología en estrella. La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central.

Punto de vista lógico

Topología en estrella extendida es sumamente jerárquica, y "busca" que la información se mantenga local. Esta es la forma de conexión utilizada actualmente por el sistema telefónico.



-Topología de red jerárquica o de árbol

Punto de vista matemático

Topología en árbol es similar a la topología en estrella extendida; la diferencia principal es que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal desde el que se ramifican los demás nodos. Hay dos tipos de topologías en árbol: El árbol binario (cada nodo se divide en dos enlaces); y el árbol backbone (un tronco backbone tiene nodos ramificados con enlaces que salen de ellos).

Punto de vista físico

El enlace troncal es un cable con varias capas de ramificaciones.

Punto de vista lógico

El flujo de información es jerárquico.



-Topología en malla

Punto de vista matemático

En una topología de malla completa, cada nodo se enlaza directamente con los demás nodos.

Punto de vista físico

Este tipo de cableado tiene ventajas y desventajas muy específicas. Una de las ventajas es que cada nodo está físicamente conectado a todos los demás nodos (lo cual crea una conexión redundante). Si fallara cualquier enlace, la información podrá fluir a través de una gran cantidad de enlaces alternativos para llegar a su destino. Además, esta topología permite que la información circule por varias rutas al regresar por la red. La desventaja física principal es que es que sólo funciona con una pequeña cantidad de nodos, ya que de lo contrario la cantidad de medios necesarios para los enlaces y la cantidad de conexiones con los enlaces se torna abrumadora.

Punto de vista lógico

El comportamiento de una topología de malla completa depende enormemente de los dispositivos utilizados.



-Topología de red en anillo

Punto de vista matemático

Una topología de anillo se compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado con sólo dos nodos adyacentes.

Punto de vista físico

Topología muestra todos los dispositivos interconectados directamente en una configuración conocida como cadena margarita. Esto se parece a la manera en que el mouse de un computador Apple se conecta al teclado y luego al computador.

Punto de vista lógico

Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente.



18). ¿Cuál es el lenguaje de las computadoras, y concepto de cada uno de ellos?

• Los datos en las computadoras se representan por bits y bytes.

• Donde un bit representa un 1 o un 0 lógico.
• Un byte equivale a ocho bits o a una letra compuesta por 8 bits.
• Se utiliza la representación en formato binario, octal y hexadecimal.

19). ¿Características de la red LAN y WAN y que significa la sigla?

LAN:

• Generalmente son de tipo difusión (medio compartido).
• Cableado normalmente propiedad del usuario.
• Diseñadas inicialmente para transporte de datos.

(Local área Network)

WAN:

• Se caracterizan por utilizar normalmente medios telefónicos, diseñados en principio para transportar la voz

• Son servicios contratados normalmente a operadores de telecomunicaciones
• Las comunicaciones tienen un costo elevado, por lo que se suele optimizar su diseño.
• Normalmente utilizan enlaces punto a punto temporales o permanentes, salvo las comunicaciones vía satélite que son de difusión. También hay servicios WAN que son redes de conmutación.

(Wide Área Network)

20). ¿Cuáles son las posibles formas de enviar información?

• Según el número de destinatario el paquete puede ser:

Unicast: si se enviara a un destino concreto. Es el normal.

Broadcast: si se envía a todos los destinatarios posibles en la red.

Multicast: si se envía a un grupo selecto de destinatarios de entre todos los que hay en la red
